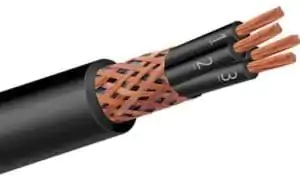

Cabo de controle Blindado em Malha de Cobre

Proteção com Mais flexibilidade

Cabo de controle  blindado em malha de cobre são fornecidos Conforme Normas Brasileiras e são muito eficientes contra interferências eletromagnéticas

Características Construtivas

• Condutor encordaodo formado por fios de cobre eletrolítico nu, têmpera mole;
• Encordoamento classe 4;
• Isolação em composto á base de cloreto de polivinila (PVC/A) 70ºC;
• Capa interna (*);
• Blindagem metálica com malha de fios de cobre nu;
• Cobertura em composto à base de cloreto de polivinila (PVC) do tipo ST1, na cor preta;
• Identificação: Por meio de números sobre veias pretas;

Especificações Aplicáveis

ABNT NBR 7289, 6251 e 6880.

Emprego

Cabo de controle blindado são utilizados em instalações fixas em circuitos de controle, comando sinalização de equipamentos elétricos, em subestações, usinas geradoras, áreas industriais onde se requer uma blindagem contra interferências eletromagnéticas.

A Blindagem constituída por malha de cobre confere a este tipo de cabo maior flexibilidade em relação aos cabos convencionais blindados com fita de cobre.

Temperatura Máximas dos Condutores

• Em regime contínuo: 70ºC;
• Em regime de sobrecarga: 100ºC (100 horas por ano e um total de 500 horas ao longo da vida do cabo);
• Em regime de curto-circuito: 160ºC.
Para cabo de controle blindado em malha de cobre com seção de 1mm a tensão de isolamento especificada é de 500V.
(*): A capa interna poderá ser do tipo extrudada ou enfaixada.

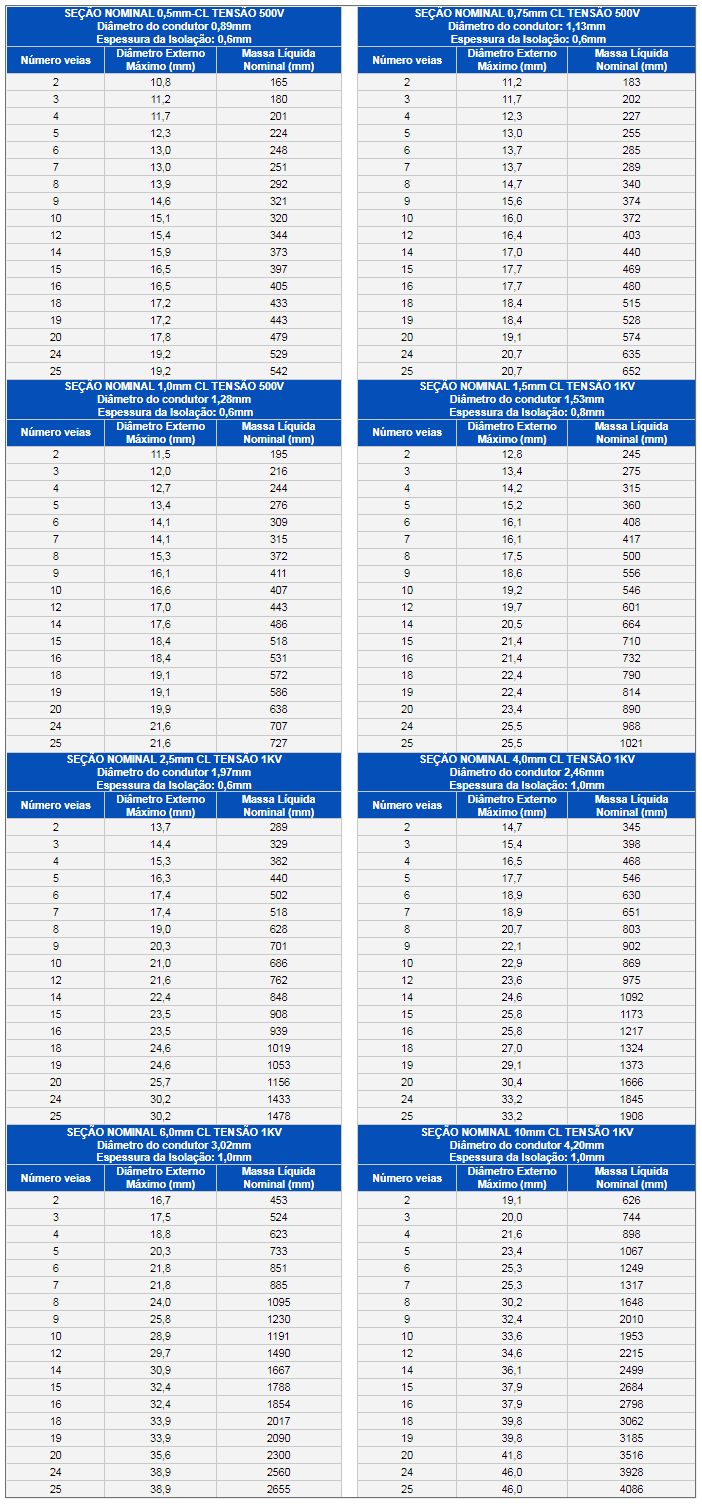

Tabela com Informações Técnicas Cabo de Controle Blindado em Malha de Cobre
